自动干粉灭火系统

系统组成

• 无人机平台：多采用大载荷系留无人机，如椭圆形六轴六桨设计，机体尺寸一般为 2.79X2.16X1m 左右。具有载荷大、续航时间长、抗风能力强等特点，可搭载轻质水带、喷射系统、红外线监测仪、高清摄像头等设备1。

• 地面设备：包括消防车、全地形伴随无人运输车等。消防车可提供灭火剂和高压供水，部分配备超高扬程灭火系统，能将水基灭火剂由地面持续向空中输送。全地形伴随无人运输车可装载水带等物资，在复杂地形中行驶，辅助完成灭火任务12。

关键技术

• 大功率系留输电技术：实现地面与无人机之间的高效电力传输，确保无人机在长时间飞行和执行任务时的电力供应。

• 碳化硅高压电控技术：提高电控系统的性能和可靠性，能够承受高电压、大电流，满足无人机大功率设备的驱动需求。

• 高精度智能喷射技术：通过精确的控制算法和传感器反馈，实现无人机上喷射系统的精准定位和喷射，提高灭火效率。

• 多余度安全控制技术：采用多重安全保障措施，如断浆保护、储备电源、失电保护和应急开伞等，确保无人机在各种突发情况下的安全运行1。

性能指标1

• 有效升空灭火高度：一般不低于 120 米，部分产品可达 150 米。

• 载荷能力：净载重不低于 120kg，可携带足够的灭火剂或相关设备。

• 抗风等级：不低于 6 级，能在较为恶劣的天气条件下作业。

• 有效灭火距离：不低于 20m，灭火剂流量不低于 100L/min，可实现远距离灭火。

• 持续工作时间：不低于 6 小时，能够进行连续长时间的高空悬停和不间断灭火作业。

应用场景

• 城市高层建筑灭火：可快速到达高层建筑的火灾现场，通过空中喷射灭火剂，有效扑灭高层火灾，弥补传统登高云梯消防车在高度和作业环境上的不足。

• 森林灭火：能够在森林火灾中，利用其灵活机动性，穿越复杂的地形和树林，到达难以接近的火源点进行灭火，减少火灾对森林资源的破坏。

• 油储基地灭火：可以在油储基地发生火灾时，从空中对火源进行精确打击，避免地面人员和设备近距离接触危险区域，提高灭火的安全性和效率。

典型产品

结构组成

• 三脚架主体：通常由高强度金属材料制成，如铝合金或不锈钢，具有良好的强度和稳定性。三脚架的三条腿可通过可调节的连接装置进行展开和收拢，方便携带和运输。

• 绞盘装置：安装在三脚架的顶部，用于控制绳索的收放。绞盘通常配备有手动或电动驱动机构，以便救援人员根据实际情况选择合适的操作方式。手动绞盘通过摇柄进行操作，适合在一些电力供应不便的场合使用；电动绞盘则能更快速、省力地收放绳索，但需要有电源支持。

• 安全绳索：一般采用高强度的钢丝绳或合成纤维绳索，具有足够的强度和耐磨性，能够承受救援人员和被救者的重量。绳索的长度根据不同的救援需求有所不同，常见的长度在 10 - 30 米之间。

• 滑轮系统：包括固定在三脚架顶部的定滑轮和安装在绳索末端的动滑轮。滑轮的作用是改变力的方向，使救援人员能够更方便地提拉被救者，同时也能减少绳索与其他部件之间的摩擦，提高救援效率。

• 吊篮或坐板：用于承载被救者。吊篮通常采用金属或高强度塑料制成，具有一定的空间和防护结构，能确保被救者在救援过程中的安全；坐板则相对简单，适合于一些身体状况较好、能够自主配合救援的被救者。

功能特点

• 稳定性高：三脚架的三角结构设计使其具有良好的稳定性，能够在不同的地形和环境中保持平衡，为救援工作提供可靠的支撑。即使在地面不平整或有一定坡度的情况下，通过调整三脚架腿的长度和角度，也能确保其稳固站立。

• 操作简便：救援三脚架的各个部件设计合理，操作相对简单。绞盘装置的操作手柄或电动控制按钮易于掌握，救援人员经过简单培训即可熟练使用。同时，绳索的收放和滑轮系统的运作都较为顺畅，能够快速地将被救者提升或下降。

• 适应性强：可根据不同的救援场景和需求进行灵活调整。例如，在深井救援中，可以将三脚架放置在井口，通过绞盘和绳索将救援人员或设备放入井中；在高空救援中，可将三脚架固定在建筑物的顶部或其他稳固的位置，对被困人员进行救援。此外，还可以根据被救者的体重和救援高度等因素，选择合适强度和长度的绳索以及不同承载能力的吊篮或坐板。

• 安全可靠：配备了多种安全保护装置，如绞盘的制动装置，能够在绳索收放过程中及时停止，防止意外滑落；绳索上通常还会安装安全锁扣，确保被救者与绳索之间的连接牢固可靠。同时，三脚架主体和各个部件都经过严格的质量检测和强度测试，能够承受较大的拉力和重量，保障救援过程中的安全性。

应用场景

• 深井救援：在人员不慎落入深井、地窖或其他狭窄的垂直空间时，救援三脚架可以发挥重要作用。将三脚架固定在井口或洞口，通过绳索和吊篮将救援人员或设备下放至井底，将被困人员安全救出。

• 高空救援：在高楼大厦、桥梁等高空场所发生人员被困情况时，救援人员可以将三脚架设置在合适的位置，利用绳索和坐板或吊篮，对被困人员进行救援。例如，在建筑施工过程中，工人因意外被困在高处的脚手架上，或者在桥梁维修时，工作人员被困在桥梁的高处结构上，都可以使用救援三脚架进行救援。

• 洞穴救援：洞穴探险者在洞穴中遭遇意外受伤或迷失方向时，救援人员可以借助救援三脚架进入洞穴进行搜索和救援。由于洞穴内部地形复杂，空间狭窄，救援三脚架的灵活性和适应性能够帮助救援人员在有限的空间内开展救援工作。

• 其他场景：在一些工业事故现场，如矿井坍塌、化工厂高塔故障等情况下，救援三脚架也可用于救援被困人员。此外，在地震、泥石流等自然灾害中，当有人员被埋压在狭小的空间或高处时，救援三脚架也能作为一种有效的救援工具参与到救援行动中。

系统组成

• 火灾探测报警装置：由感烟探测器、感温探测器、火焰探测器等组成，能够实时监测防护区域内的烟雾、温度、火焰等火灾信号。当探测器检测到火灾迹象时，会将信号传输给火灾报警控制器。

• 灭火控制器：接收火灾探测报警装置传来的信号，经过分析判断后，发出启动灭火系统的指令。同时，它还能显示系统的工作状态，如故障报警、手动 / 自动切换等功能，便于操作人员对系统进行监控和管理。

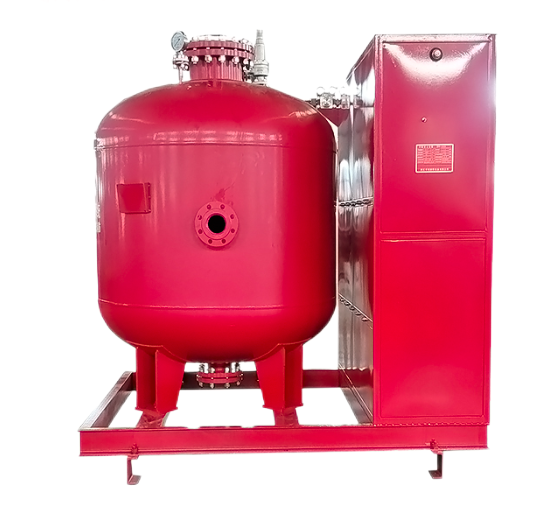

• 干粉储存容器：用于储存干粉灭火剂，通常采用耐腐蚀的金属容器，其容量根据防护区域的大小和灭火设计要求而定。容器上设有压力表，用于显示容器内干粉的压力状态，确保在需要时能够正常喷射。

• 驱动气体瓶组：为干粉灭火剂的喷射提供动力。一般采用高压氮气瓶组，通过减压阀将气体压力调节到合适的数值，当灭火控制器发出启动信号时，驱动气体瓶组释放气体，推动干粉灭火剂从储存容器中喷出。

• 干粉喷头：安装在防护区域内，根据不同的防护对象和场所，有多种类型和规格可供选择。喷头的作用是将干粉灭火剂均匀地喷洒在着火区域，使其迅速覆盖燃烧物表面，抑制燃烧反应，达到灭火的目的。

• 管道及附件：包括输送干粉灭火剂的管道、阀门、弯头、三通等。管道采用耐腐蚀的金属材料制成，其管径和布置方式根据系统的设计流量和压力要求进行合理选择，确保干粉灭火剂能够快速、顺畅地输送到各个喷头。

工作原理

• 当防护区域内发生火灾时，火灾探测报警装置中的探测器感知到火灾信号，将其转换为电信号并传输给灭火控制器。

• 灭火控制器接收到火灾信号后，经过逻辑判断确认火灾发生，立即发出启动指令。

• 启动指令首先开启驱动气体瓶组的阀门，高压氮气从瓶组中释放出来，通过管道进入干粉储存容器。

• 在氮气压力的作用下，干粉储存容器内的干粉灭火剂被挤压通过管道，流向各个干粉喷头。

• 干粉喷头将干粉灭火剂以雾状形式均匀地喷洒在着火区域，干粉中的灭火组分迅速与燃烧物表面的活性自由基发生反应，抑制燃烧的链式反应，使火焰熄灭。同时，干粉还能在燃烧物表面形成一层覆盖层，隔绝空气，阻止燃烧继续进行。

适用范围

• 易燃、可燃液体火灾：如汽油、煤油、柴油、甲醇、乙醇等有机溶剂火灾。干粉灭火剂能够迅速覆盖在液体表面，隔绝空气，抑制燃烧，有效扑灭液体火灾。

• 气体火灾：对于天然气、煤气、液化石油气等气体火灾，自动干粉灭火系统可以在火灾初期迅速喷射干粉，切断燃烧的气源，阻止火势蔓延。

• 电气火灾：由于干粉灭火剂不导电，适用于扑灭电气设备火灾，如变压器、配电柜、电动机等电气设备发生的火灾，能够在不损坏设备的情况下有效灭火，避免因电气火灾引发的短路、爆炸等事故。

• 固体表面火灾：如木材、纸张、橡胶、塑料等固体物质的表面火灾，干粉灭火剂可以覆盖在燃烧物表面，阻止热量传递和氧气供应，使火焰熄灭。

维护保养

• 定期检查：每月应对系统进行一次外观检查，查看干粉储存容器、驱动气体瓶组、管道、喷头等部件是否有损坏、腐蚀、松动等现象，检查压力表指针是否在正常范围内。每季度应对系统进行一次全面检查，包括火灾探测报警装置的功能测试、灭火控制器的性能检查、驱动气体瓶组的压力检测等。

• 灭火剂补充：定期检查干粉储存容器内的灭火剂重量，当灭火剂重量减少超过规定值时，应及时补充灭火剂。一般情况下，干粉灭火剂的储存期限为 5 - 10 年，超过储存期限的灭火剂应进行更换。

• 驱动气体检查：每月检查驱动气体瓶组的压力，如压力下降超过规定值，应查明原因并及时补充气体或更换气体瓶组。同时，要确保驱动气体瓶组的阀门处于正常开启状态，连接管道无泄漏现象。

• 喷头维护：定期清理喷头表面的灰尘和杂物，防止喷头堵塞。每年应对喷头进行一次性能检查，检查喷头的喷雾形状、喷射角度和喷射距离等是否符合设计要求，如有异常应及时更换喷头。
